Чем гидравлический фильтр отличается от масляного

Гидравлические и масляные фильтры внешне бывают похожи: цилиндрический корпус, резьбовое соединение, схожие габариты. Это внешнее сходство - одна из самых распространённых причин ошибок при техническом обслуживании спецтехники. Механик, незнакомый с устройством конкретной машины, рискует установить не тот фильтрующий элемент в не ту систему.

Современная строительная спецтехника - экскаваторы, погрузчики, автокраны, бульдозеры - содержит несколько принципиально разных систем с разными требованиями к фильтрации. Двигатель внутреннего сгорания работает с моторным маслом при давлении 3-8 бар. Гидравлическая система управления рабочим оборудованием функционирует при давлении от 150 до 400 бар и выше. Каждая из этих систем требует фильтрующих элементов с принципиально разными техническими характеристиками.

Если вы обслуживаете спецтехнику китайского производства и подбираете расходники, фильтры вейчай - один из вариантов для гидравлических и масляных систем строительных машин, требующих точного соответствия техническим спецификациям оборудования.

Путаница между типами фильтров усиливается тем, что в каталогах запчастей они соседствуют, а при беглом осмотре их легко перепутать. Последствия ошибки несоразмерны её кажущейся незначительности: неправильно установленный фильтр приводит к поломкам, стоимость которых в десятки-сотни раз превышает стоимость правильно подобранного расходника. Гидравлический насос или коленчатый вал двигателя - дорогостоящие компоненты, которые правильный фильтр защищает от преждевременного износа и разрушения.

Тема актуальна не только для механиков, но и для руководителей парков спецтехники, снабженцев и операторов. Все они несут ответственность за техническое состояние машин, а понимание различий между типами фильтров позволяет принимать правильные решения при закупке расходников, планировании технического обслуживания и оценке причин неисправностей.

В статье разобраны конструктивные различия между гидравлическими и масляными фильтрами, объяснены ключевые технические параметры, дана классификация типов гидравлических фильтров для спецтехники и приведены практические рекомендации по подбору, замене и обслуживанию фильтрующих элементов. Понимание этих различий позволяет правильно подбирать фильтры, избегать дорогостоящих ошибок и продлевать ресурс компонентов машины.

Масляный фильтр: назначение, конструкция и принцип работы

Масляный фильтр предназначен для очистки моторного масла в двигателе внутреннего сгорания. В процессе работы двигатель постоянно вырабатывает загрязнения: металлическая стружка от трения деталей, частицы нагара и сажи от сгорания топлива, продукты окисления и деградации самого масла. Без непрерывной фильтрации эти загрязнения накапливаются в масле и вызывают абразивный износ коленчатого вала, вкладышей подшипников, распределительного вала и других деталей двигателя.

Принцип работы масляного фильтра прост: масляный насос прокачивает моторное масло через фильтрующий элемент, который задерживает твёрдые частицы загрязнения. Очищенное масло подаётся к трущимся деталям двигателя - коренным и шатунным подшипникам, кулачкам распределительного вала, поршневым кольцам, механизму газораспределения. Загрязнения остаются в фильтрующем элементе до его замены.

Конструкция стандартного масляного фильтра включает несколько ключевых элементов. Металлический корпус с резьбовым соединением рассчитан на давление масляной системы двигателя - как правило, 3-10 бар при рабочей температуре. Внутри расположен фильтрующий элемент из целлюлозной бумаги или синтетического нетканого материала. Синтетические элементы обеспечивают более тонкую фильтрацию и высокую грязеёмкость, что позволяет увеличить интервал замены при использовании качественных масел.

Перепускной клапан - важная защитная деталь масляного фильтра. При засорении фильтрующего элемента или при холодном пуске двигателя, когда масло ещё густое и вязкое, сопротивление потоку возрастает. Как только перепад давления на фильтре превышает настройку клапана, он открывается и пропускает нефильтрованное масло напрямую к деталям двигателя. Это хуже, чем нормальная фильтрация, но лучше, чем полное отсутствие смазки при заклинивании загрязнённого фильтрующего элемента.

Тонкость фильтрации масляных фильтров для двигателей спецтехники составляет 10-40 мкм. Такая тонкость достаточна для задержания металлической стружки, продуктов горения топлива и агломератов загрязнений, которые образуются в процессе работы двигателя. Масло в двигателе работает как смазка, а не как рабочая жидкость для передачи усилия, поэтому требования к чистоте здесь значительно мягче, чем в гидросистеме.

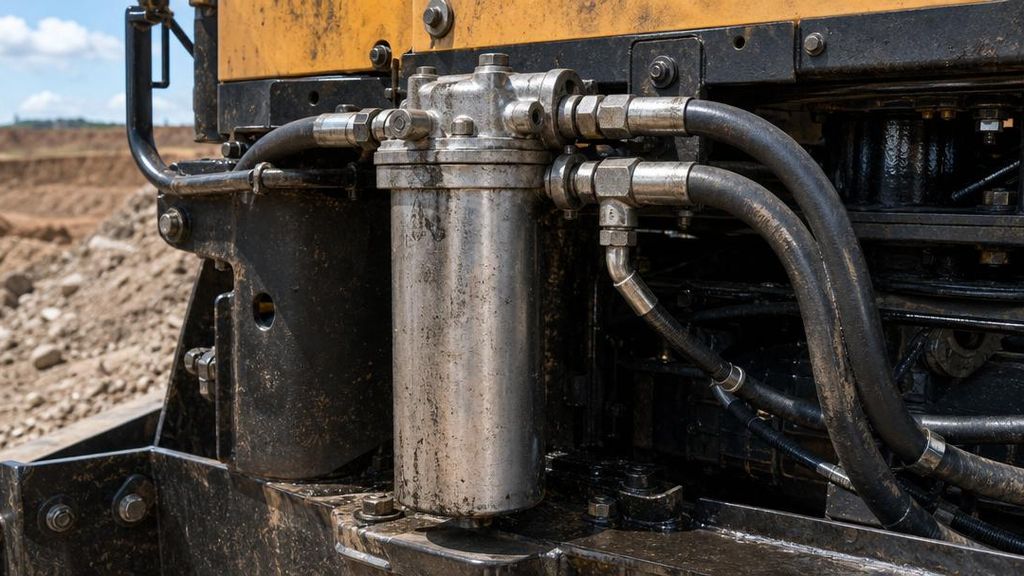

Гидравлический фильтр: устройство, задачи и рабочие условия

Гидравлический фильтр очищает рабочую жидкость в гидравлической системе спецтехники. Гидросистема обеспечивает работу всего рабочего оборудования: ковша и стрелы экскаватора, подъёмника погрузчика, стрелы крана, отвала бульдозера. Рабочая жидкость передаёт усилие от насоса к исполнительным механизмам - гидроцилиндрам и гидромоторам - через систему клапанов и распределителей. Загрязнённая жидкость разрушает прецизионные поверхности этих компонентов и выводит дорогостоящее оборудование из строя.

Ключевая особенность гидравлических систем спецтехники - рабочее давление. В экскаваторах, погрузчиках и автокранах давление в гидравлической системе составляет 200-350 бар, в тяжёлых машинах - до 400 бар и выше. Для сравнения, давление в масляной системе двигателя - всего 3-8 бар. Разница в 50-100 раз определяет принципиально иные требования к прочности всех компонентов фильтра: корпуса, резьбовых соединений, уплотнений и фильтрующего элемента.

Конструкция гидравлического фильтра значительно сложнее масляного. Корпус изготавливается из высокопрочной стали или специального алюминиевого сплава и рассчитывается на рабочее давление с многократным запасом прочности. Резьбовые соединения и уплотнения выдерживают пульсации давления, характерные для работы поршневых и шестерёнчатых насосов. Конструкция корпуса учитывает гидравлические удары - резкие скачки давления, возникающие при срабатывании клапанов и остановке потока жидкости.

Фильтрующий элемент гидравлического фильтра выполняется из стекловолокна или металлической сетки. Эти материалы сохраняют жёсткость и геометрию при высоком давлении - в отличие от целлюлозных элементов масляных фильтров, которые могут деформироваться или разрушиться. Тонкость фильтрации гидравлических фильтров значительно выше: от 3 до 25 мкм для стандартных систем, от 1 до 3 мкм для прецизионного оборудования с очень жёсткими допусками.

Требования к тонкости фильтрации определяются классом чистоты рабочей жидкости по стандарту ISO 4406. Каждый класс чистоты соответствует допустимому количеству частиц загрязнения определённого размера на единицу объёма жидкости. Для аксиально-поршневых насосов и гидромоторов с прецизионными зазорами 2-5 мкм требуется жидкость класса чистоты не ниже 17/15/12 по ISO 4406. Частицы загрязнения размером 5-15 мкм, которые свободно проходят через масляный фильтр, способны за несколько часов работы вывести из строя дорогостоящий гидравлический насос.

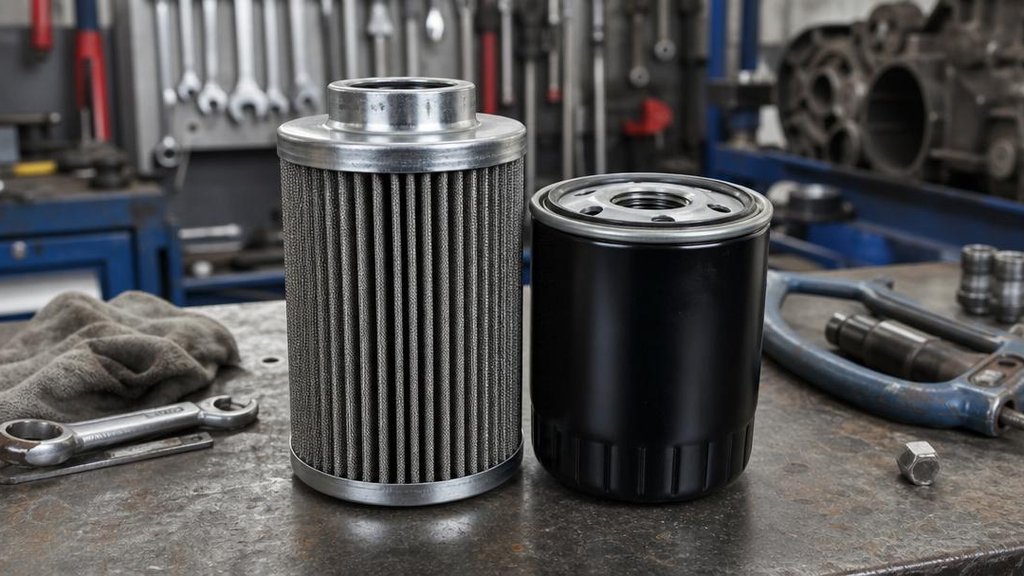

Чем гидравлический фильтр отличается от масляного: сравнение параметров

Разница между гидравлическим и масляным фильтром затрагивает все ключевые технические параметры: рабочее давление, тонкость фильтрации, материал фильтрующего элемента, конструкцию корпуса и условия применения. Понимание каждого из этих отличий объясняет, почему эти устройства нельзя путать и заменять одно другим.

Разница в рабочем давлении - первое и главное отличие. Масляный фильтр физически не способен выдержать давление гидравлической системы спецтехники. Если по ошибке установить масляный фильтр в напорную линию гидравлики, корпус деформируется или разрушается при первом же подъёме давления. Итог - мгновенная потеря рабочей жидкости, полный отказ гидросистемы и нередко пожароопасная ситуация из-за выброса горячей жидкости под давлением.

Тонкость фильтрации - второе принципиальное отличие. Масляный фильтр с тонкостью 20-40 мкм задерживает лишь крупные частицы. Частицы размером 5-20 мкм, которые беспрепятственно проходят через масляный фильтр, являются критическим загрязнением для гидравлического насоса с прецизионными зазорами 2-5 мкм. Они вызывают абразивный износ рабочих поверхностей и быстро разрушают насос, стоимость которого несопоставима со стоимостью фильтра.

Материал фильтрующего элемента принципиально не взаимозаменяем между двумя типами. Целлюлозный элемент масляного фильтра при давлении гидросистемы 150-400 бар теряет геометрию или разрушается. Продукты разрушения - волокна целлюлозы и частицы связующих веществ - попадают в гидросистему и загрязняют её во много раз хуже исходных загрязнений. Мельчайшие волокна проникают в зазоры насосов и клапанов, вызывая быстрый выход из строя всей гидравлики. Для каждой системы используются строго соответствующие ей фильтрующие элементы с подтверждёнными характеристиками по давлению и тонкости фильтрации.

Типы гидравлических фильтров для спецтехники

Гидравлическая система спецтехники - это не один фильтр, а несколько точек фильтрации рабочей жидкости. Каждый тип гидравлического фильтра выполняет свою специфическую задачу в общей системе защиты гидравлики, и полноценная защита требует правильной работы всех элементов фильтрации одновременно.

Всасывающие фильтры

Всасывающие фильтры устанавливаются на входной магистрали перед гидравлическим насосом. Их задача - защита насоса от крупных частиц загрязнения, которые могут попасть в гидробак при заправке рабочей жидкости, нарушении герметичности или проведении ремонтных работ. Всасывающий фильтр работает при отрицательном давлении: насос создаёт разрежение и всасывает жидкость через фильтрующий элемент. Тонкость фильтрации - 100-250 мкм, это грубая очистка. Ключевое требование к всасывающим фильтрам - минимальное гидравлическое сопротивление: избыточное сопротивление вызывает кавитацию на входе насоса и его быстрое разрушение, поэтому засорённый всасывающий фильтр опасен не меньше, чем загрязнённая жидкость.

Напорные фильтры

Напорные фильтры расположены в магистрали высокого давления после насоса. Они обеспечивают тонкую финишную очистку рабочей жидкости непосредственно перед распределителями, гидроцилиндрами и гидромоторами. Напорные фильтры рассчитаны на полное рабочее давление системы, нередко с двукратным запасом прочности. Тонкость фильтрации - 5-25 мкм. Корпус напорного фильтра - наиболее прочный из всех типов гидравлических фильтров, поскольку работает в условиях максимального давления и наиболее интенсивных пульсаций. Именно напорная фильтрация определяет реальный класс чистоты жидкости, поступающей к прецизионным компонентам гидравлики.

Сливные фильтры

Сливные фильтры устанавливаются в обратной магистрали, по которой рабочая жидкость после выполнения работы возвращается в гидробак. Рабочее давление здесь невысокое - 1-5 бар - но через сливную линию проходит весь объём жидкости, возвращающейся от исполнительных механизмов. Именно с этой жидкостью в бак возвращаются продукты износа: металлические частицы от цилиндров, насосов и распределителей. Тонкость фильтрации сливных фильтров составляет 3-25 мкм. По объёму пропускаемой жидкости сливные фильтры - наиболее нагруженный тип в системе: через них проходит весь рабочий поток, поэтому их своевременная замена критична для поддержания чистоты жидкости.

Воздушные фильтры (сапуны)

Сапуны - воздушные фильтры гидробака - фильтруют воздух, поступающий в бак при изменении уровня жидкости. Без качественного воздушного фильтра пыль и влага атмосферного воздуха попадают прямо в рабочую жидкость. Засорённый сапун - одна из наиболее частых, но редко диагностируемых причин ускоренного загрязнения гидравлики на строительных объектах и в карьерах.

Как подобрать фильтр и какие ошибки ведут к поломкам

Правильный подбор фильтра для спецтехники начинается с определения системы: масляная система двигателя или гидравлическая система рабочего оборудования. Этот вопрос кажется очевидным, но на практике ошибки случаются именно из-за внешнего сходства некоторых типоразмеров фильтров. Особенно уязвимы машины с компактными двигателями, у которых масляный фильтр внешне похож на гидравлический фильтр тонкой очистки.

Для подбора масляного фильтра двигателя основной ориентир - каталог производителя техники или двигателя. В нём указаны оригинальный артикул, допустимые аналоги и ключевые параметры. При использовании синтетического моторного масла следует выбирать фильтрующий элемент с повышенной грязеёмкостью, рассчитанный на увеличенный межсервисный интервал. Применение несоответствующего масляного фильтра с неправильными параметрами перепускного клапана может нарушить давление в системе смазки и ускорить износ двигателя.

При подборе гидравлического фильтра учитывают несколько параметров:

• максимальное рабочее давление системы - фильтр должен выдерживать его с коэффициентом запаса не менее 1,5;
• требуемый класс чистоты жидкости по ISO 4406 - определяется типом гидравлического оборудования;
• пропускная способность - фильтр не должен создавать избыточного перепада давления в данной позиции системы;
• тип и размер присоединения - резьбы и фланцы должны точно соответствовать посадочному месту на машине;
• наличие индикатора засорённости для сигнализации о необходимости внеплановой замены.

Наиболее опасная ошибка - установка масляного фильтра вместо гидравлического. При первом же подъёме давления корпус масляного фильтра деформируется или разрушается, что приводит к выбросу рабочей жидкости под давлением и полному отказу гидросистемы. Если разрушения сразу не происходит, целлюлозный элемент постепенно распадается под высоким давлением и загрязняет гидросистему волокнами, повреждая насосы, клапаны и распределители. Восстановление гидросистемы после такой ошибки требует замены насоса, промывки всех магистралей и гидробака.

Засорённый масляный фильтр двигателя вызывает открытие перепускного клапана. Нефильтрованное масло с металлической стружкой начинает поступать к деталям двигателя - коренным подшипникам, шейкам коленчатого вала, распределительному механизму. Абразивные частицы ускоряют износ этих поверхностей, снижают давление масла и в итоге приводят к дорогостоящему капитальному ремонту двигателя или его полному выходу из строя.

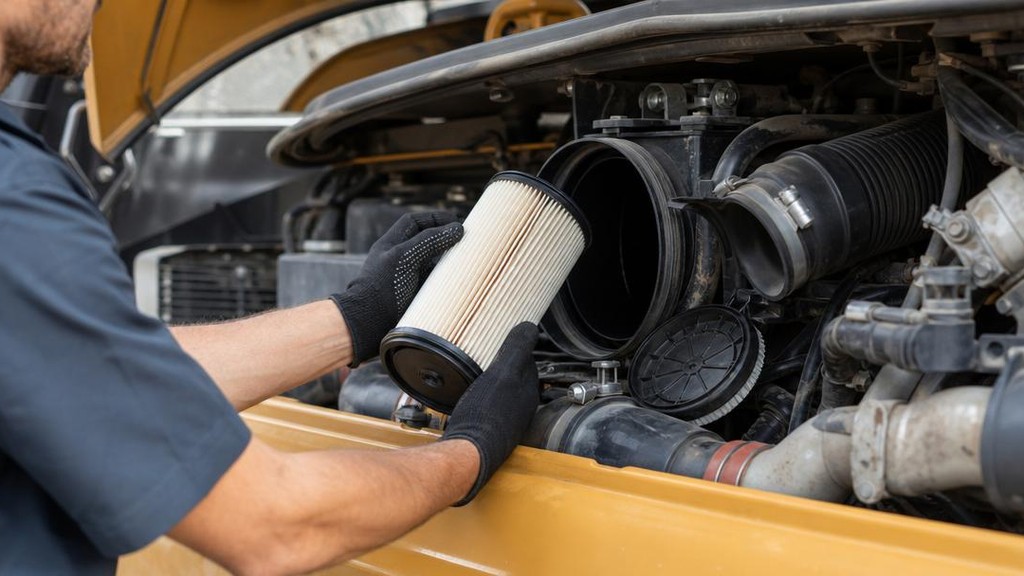

Регламент замены фильтров и итоговые рекомендации

Производители спецтехники устанавливают чёткий регламент замены фильтрующих элементов в моточасах. Выполнение этого регламента - не формальность, а реальная защита от внеплановых поломок. Пропуск одной плановой замены фильтра способен свести к нулю весь экономический эффект от предыдущих технических обслуживаний и дать старт цепочке нарастающих неисправностей.

Масляный фильтр двигателя меняется при каждой замене моторного масла без исключений. Для большинства дизельных двигателей строительной спецтехники интервал замены составляет 250-500 моточасов в нормальных условиях эксплуатации. При работе на строительных площадках с высоким уровнем пыли, в карьерах или при экстремальных температурах интервал рекомендуется сокращать. Использование качественных синтетических масел позволяет увеличить интервал, но только при условии применения фильтрующих элементов с соответствующей грязеёмкостью.

Первая замена гидравлического фильтра выполняется раньше планового срока - обычно через 50-100 моточасов после ввода в эксплуатацию нового или капитально отремонтированного оборудования. В период приработки гидросистема выделяет повышенное количество металлических частиц от трущихся поверхностей. Ранняя замена фильтра удаляет эти частицы до того, как они нанесут вред насосам и другим прецизионным компонентам гидравлики.

Последующие замены гидравлических фильтров выполняются каждые 500-1000 моточасов по регламенту производителя или раньше по сигналу индикатора засорённости. Индикатор позволяет выявить нештатное ускоренное загрязнение жидкости - например, при попадании воды или нарушении герметичности - и заменить фильтр до истечения планового срока. Воздушные фильтры-сапуны гидробака проверяются при каждом плановом техническом обслуживании и меняются по мере загрязнения или по регламенту производителя.

После замены любого фильтра обязательно запустите двигатель и убедитесь в отсутствии течей в местах установки фильтрующих элементов. При замене гидравлических фильтров проведите несколько плавных рабочих циклов оборудованием для удаления воздуха из системы. Воздух в гидросистеме создаёт скачки давления, нарушает работу клапанов и может повредить уплотнения. Своевременная прокачка системы после обслуживания - важная часть правильного технического обслуживания.

По мнению специалиста компании СПК-ИМПОРТ, большинство случаев преждевременного выхода из строя гидравлики и двигателей спецтехники связано именно с нарушением регламента замены фильтров или с применением несоответствующих фильтрующих элементов. Правильно подобранный фильтр и строгое следование регламенту - самый эффективный и экономически обоснованный способ продлить ресурс спецтехники и снизить суммарные затраты на её эксплуатацию на протяжении всего жизненного цикла машины.
